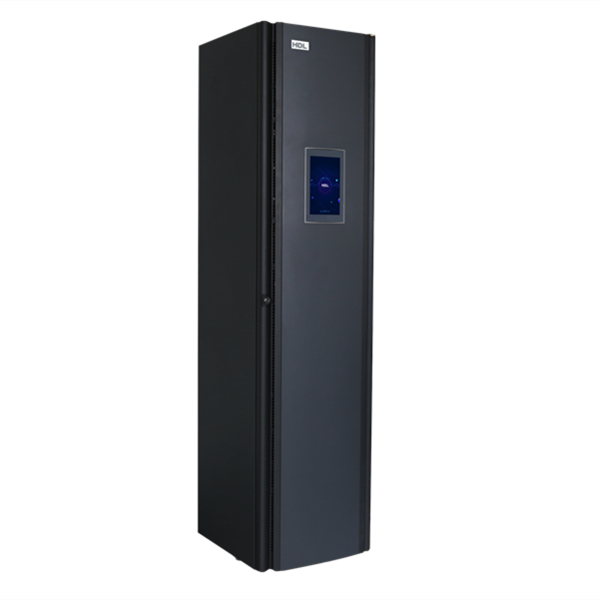

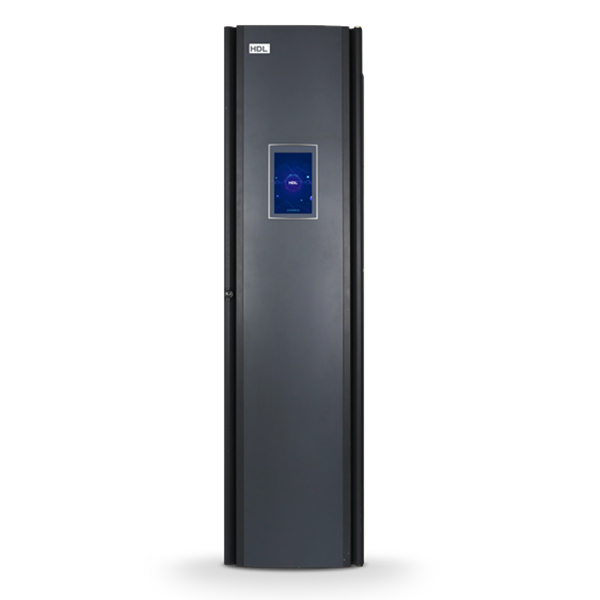

HDL- E96PLUS燈光智能控制立柜
產品優勢：
HDL-E96 PLUS 燈光控制立柜是HDL新一代燈光智能控制柜，設備結合智能控制領域科學技術和智能管理技術相結合的燈光智能控制立柜，它支持多種類模組有：調光模組、繼電器模組、可變正弦波調光模組、調光/繼電器組合模組等四種功率輸出模組同時工作的燈光智能控制柜。具有三備份網絡控制系統，可以接受DMX獨立控制和雙主控板獨立控制，還能夠向網絡系統報告三相電流和三相電壓、風機運行狀態以及各回路模組參數（如電流、電壓、溫度和空氣開關、繼電器、調光等）的實時數據，以便系統實現實時運行狀態監測。豐富的網絡接口、人性化人機交互界面，智能化動態預熱、三重網絡控制系統保護、4096級精度觸發、超大功率輸出、無限條用戶可編程的調光曲線和自動電壓補償等卓越功能構成燈光智能控制立柜作為新一代燈光控制產品的新亮點。
特點：
96路輸出，每路最大輸出6kW；
十寸智能觸摸屏系統，真彩顯示支持觸模輸入，人性化中英文操作界面；
自定義開機LOGO；
具有多條固定調光曲線和任意條自定義調光曲線，特有的2平方、3平方調光曲線，非常適合戲劇、話劇表演；
可設置回路最大輸出水平，將最大輸出限定在設置值；
內置嵌入式以太網絡控制器、支持IEEE 802.3-10BT；
支持在同網絡里實現傳輸控制信號和反饋信號；
支持網絡遠程設置和集中監控; 多臺監控設備可同時在網絡中的任何地點同時管理和控制網絡中的調光柜；
具有光纖接口、RJ45接口及DMX512接口,能夠同時接收兩路以上標準DMX信號和兩路以上由網絡傳輸的“DMX信號，即共可接收四個以上調光臺的控制信號;雙DMX512、雙網絡DMX輸入控制，確保系統的可靠性；
具有負載記錄功能，能準確測試出每路負載的實際功率消耗；
具有反饋功能，可監控每臺立柜中的每路模塊工作狀態；
具有本機現場調光功能，實現對光、緊急調光；
當所有控制信號中斷時，智能燈光控制柜可以瞬間保持最后一場輸出；
具有動態預熱功能，防點控燒燈泡；
具有電壓自動補償功能，當輸入電源電壓在180-240之間變化時，輸出電壓不變，確保燈的亮度保持不變；
具有設備開機負載自動測試功能，能準確測試出負載的狀況如：開路、短路；
三相平衡檢測；
立柜設AB兩個數字網絡主控板，每塊主板都能獨立工作，兩者互為熱備份并實現無間斷切換；
雙備份電源系統：具備電源的狀態指示、報警，主電源出現故障可立即啟動備用電源自動互切換；
智能識別自動切換開關調光功能：控制系統根據負載的特性，智能識別阻性負載、非阻性負載或空載，系統自動切換至相應的工作模式（阻性負載為調光模式，非阻性負載為直通模式）；
DMX信號輸入采用光耦隔離，安全性高；
立柜散熱采用平行多風機智能調速控制；
HTP、優先級信號處理，支持Art-Net和ACN網絡協議、DMX、支持ARTNET-RDM協議；
支持遠程控制調用功能，如場燈觸摸屏、智能控制面板、手機APP、中控系統、演出安全管理平臺；
第三方協議支持：開放多平臺協議，可以兼容多廠家的管理平臺以及中控系統；
能源管理功能，柜體主板中央系統會自動統計輸入輸出三相電流負載的用電情況，按照每天每日每小時分鐘進行記錄，用戶可以在柜體觸摸屏上根據年月日小時進行回放查詢用電記錄；
可選調光直通兩用模組 /正弦波調光模組/ 調光模組/ 繼電器模組；
單元模組帶漏電保護功能；
拔模塊前自動斷電；
單元模組具有兩路手動按鈕控制繼電器開和關，并具備繼電器開關狀態的LED指示燈顯示；
繼電器過零保護功能：繼電器在交流電壓過零點時精準地閉合或斷開，有效的避開了瞬間高壓，而且讓負載電流達到最小，那么繼電器的壽命得以延長 20 倍左右以上，負載燈具使用壽命延長 60%左右；
應急模式：當柜體主板工作失效時，單元模組可以獨立工作直接通過DMX512信號對模組進行控制開關和調光；
人性化的大負荷電纜接線端設計，接觸面更寬，接線便捷更安全可靠；
人性化接線端子設計，無需特殊工具，方便接線安裝，美觀大方；
柜體材料選用特殊型材鋼，特點是強度高，經久耐用，具很強的抗震性、抗風蝕性，并持久不會褪色。
性能參數
輸入電源：380V 三相五線
輸出功率：根據輸出模塊而定
傳輸接口：光纖、網絡、DMX
支持協議：ARTNET、HDLNET、DMX、RDM、網絡485協議；
電纜規格4×185mm2＋1×150mm2以上銅電纜
包裝規格產品型號：HDL-E96Plus
包裝尺寸：650mm×750mm×2300mm(長x寬x高)
產品尺寸：520mm×600mm×2072mm(長x寬x高)
毛 重：270kg
凈 重：220kg
HDL-ERM繼電器模組
HDL-ERM繼電器模組通信采用了雙向通道通信方式，模組的管理是通過E96柜體上的觸摸屏進行設置和管理，也支持演出安全管理
軟件進行遠程管理設置。模組也帶有液晶屏和操作按鍵，可以在液晶屏上查看和設置地址碼、查看溫度、查看電流、查看應急模式
的開與關狀態（并可設置開和關）、查看負載設備類型，查看工作模式。
1、繼電器直通模組帶兩路繼電器輸出每路最大功率6000W；
2、每個模組分別帶有兩個DMX地址碼由柜體AB主板驅動控制；
3、帶有兩個1P漏電空氣開關C32+N、1個液晶顯示屏和3個操作按鈕、 兩個物理復位按鈕控制繼電器（帶狀態指示燈）；
4、在應急模式下柜體的AB主板失去聯系或者中斷的情況下，可以直接手動開啟模組應急模式，可通過A口DMX信號對模
組進行獨立控制，DMX不用經過柜體AB主板；應急模式關閉的時候只接收AB主板的控制信號；
5、模組帶有溫度采樣探測，并反饋溫度值到AB主板進行風機邏輯聯動和指示燈超溫報警，可以在柜體觸摸屏設置溫度報警級別。
6、負載識別：模組可以識別負載設備是屬于調光/開關,可在顯示屏上查看負載類型;
7、繼電器帶過零保護功能
8、模組帶電流、電壓、溫度信息采集；
9、帶手動開關繼電器
HDL-EDM調光與繼電器兩用模組
HDL-EDM調光與繼電器兩用模組通信采用了雙向通道通信方式，模組的管理是通過E96柜體上的觸摸屏進行設置和管理，也支持演出安全
管理軟件進行遠程管理設置。模組也帶有液晶屏和操作按鍵，可以在液晶屏上查看和設置地址碼、查看溫度、查看電流、查看應急模式
的開與關狀態（并可設置開和關）、查看負載設備類型，查看工作模式調光還是直通。
1、調光與繼電器兩用模組存儲有11條調光曲線庫其中包含C0是繼電器模式，C1到C10是調光曲線，用戶通過觸摸屏對調光曲線選擇通過
AB主板將調光曲線號下載到模組；柜體的AB主板存儲多條調光曲線或者自定義曲線修改后可以下載到模組上進行調光曲線庫更新；
2、帶有兩個1P漏電空氣開關C32+N、1個液晶顯示屏和3個操作按鈕、 兩個物理復位按鈕控制繼電器（帶狀態指示燈）；
3、調 光 與 繼 電 器 兩 用 模 組 由 兩 路 可 控 硅 調 光 每 路 輸 出 功 率 最 大6000W；帶兩路繼電器直通輸出每路最大功率6000W；
4、每個模組分別帶有兩個DMX地址碼由柜體AB主板驅動進行控制；
5、在應急模式下柜體的AB主板失去聯系或者中斷的情況下，可以直接手動開啟模組應急模式，可通過A口DMX信號對模組進行獨立控制，
DMX不用經過柜體AB主板；應急模式關閉的時候只接收AB主板的控制信號；
6、模組帶有溫度采樣探測，并反饋溫度值到AB主板進行風機邏輯聯動和指示燈超溫報警，可以在柜體觸摸屏設置溫度報警級別。
7、負載識別：模組可以識別負載設備是屬于調光/開關,可在顯示屏上查看負載類型;
8、模組帶電流、電壓、溫度信息采集；
9、帶手動開關繼電器
