河東北方公司 閻智

9月30日晚，為慶賀新疆自治區成立六十周年，大型文藝晚會《新疆禮贊》在升級改造后的新疆人民會堂上演。隔日的10月1日《慶祝中華人民共和國成立66周年暨新疆維吾爾自治區成立60周年大會》也在大會堂順利舉行。

新疆維吾爾自治區人民會堂始建于1984年，隸屬于自治區人大常委會辦公廳，是自治區成立三十周年的標志性建筑，總建筑面積47000平方米。由前廳、觀眾廳、舞臺、地州廳、賓館等組成。前大廳“天山之春”巨幅大理石現代壁畫共同構成美妙無聲的民族團結交響樂。觀眾廳設樓座、池座2800余席，觀眾廳頂部燈光呈孔雀開屏圖案。2015年3月起新疆人民會堂全面啟動維修改工程。舞臺現代化燈光、音響、機械升降舞臺、電子表決及同聲傳譯系統均由電腦數碼控制。后臺設演員休息室，化妝排練室。會堂南側區設十五個地、州、市會議廳和可容納500人的多功能廳，并配備多功能音響設備。

新疆人民會堂內外裝飾各異，極富民族特色，是新疆各族人民智慧的結晶，為自治區政治、經濟、文化、外事活動的接待提供了有力服務保障。

新疆人民會堂正前門噴泉中央屹立著黨中央為新疆維吾爾自治區成立50周年向各族人民贈送的“民族團結寶鼎”。寶鼎由鼎、座、壇三部分組成，總高度為5米，寓新疆維吾爾自治區成立50周年。鼎名“民族團結寶鼎”由中共中央總書記、國家主席、中央軍委主席胡錦濤題寫，背面鑄有與正面文字內容相同的維文。鼎總重13噸，象征著全國13億各族人民共同團結奮斗，共同繁榮發展。


人民會堂正門內大廳中央屹立著一塊中央代表團向新疆贈送了習近平題詞“建設美麗新疆共圓祖國夢想”的賀匾，賀匾高3.1米、寬6米，以中國紅為底色，正面是貼金的習近平題詞“建設美麗新疆共圓祖國夢想”，背面是維吾爾、哈薩克、蒙古、柯爾克孜四種少數民族文字譯文。匾額內圈回紋、外圈水紋，回紋寓意連綿不斷、吉利永長，象征各民族團結和睦、共同繁榮；水紋代表中華民族的母親河黃河和新疆人民的母親河塔里木河源遠流長，各族人民生生不息。

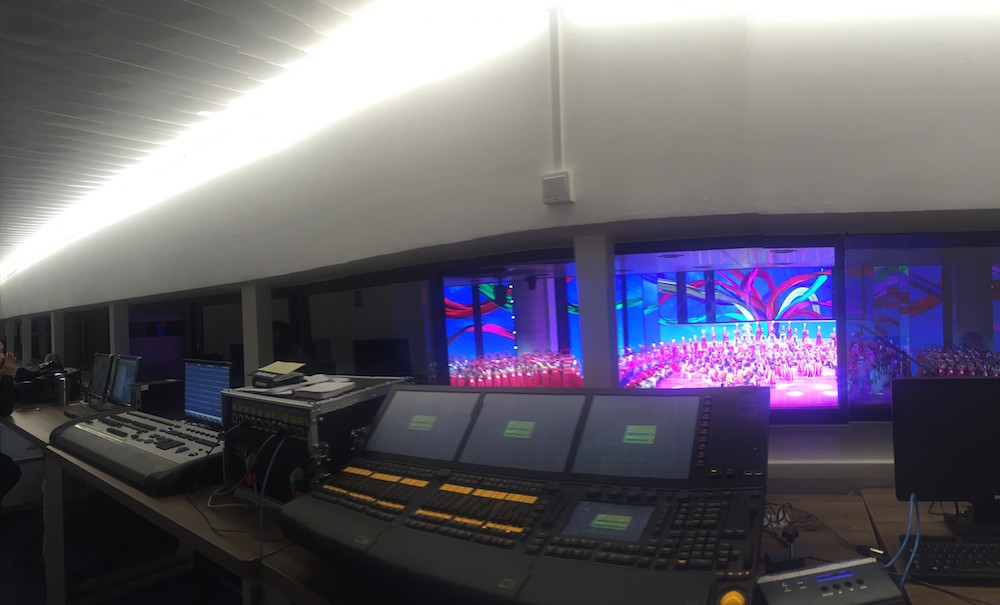

觀眾廳分上下兩層，可容納2800余人。頂棚的1000多盞LED照明燈，巧妙的構成一幅“孔雀開屏”的圖案，給人以美的享受。改造后的照度為原來的三倍，但是用電量卻降低了很多。大禮堂觀眾廳照明及前廳、西門廳、各地州廳室、常委會議廳的照明系統控制均選用廣州市河東電子有限公司的Buspro智能照明控制系統。

新疆人民會堂大禮堂設計要求能夠滿足新疆自治區大型會議以及大型電視綜藝節目和主題晚會為主，能夠最大限度地滿足電視直播和錄制的需求；并能夠滿足大型舞臺劇、歌舞劇、戲劇、音樂會及時裝表演功能。

舞臺燈光系統是新疆會堂改造的重要組成部分，其方案設計是否合理、科學、先進、完善、實用，設備選型是否穩定、安全可靠，系統是否容易管理和方便操作必將直接影響著整個會堂改造工程的質量和演藝效果。

新疆人民會堂大禮堂建筑設計兩道面光、兩道耳光、舞臺臺口寬25m，前臺深19m，后臺深10m,臺口凈高11.5m，柵頂距舞臺地面24m.

舞臺機械臺上設備包括：樂池頂光一道、假臺口一道、燈光吊桿七道、燈光吊籠每側五個。

根據新疆人民會堂大禮堂舞臺燈光控制系統使用特點要求和以上建筑結構，組織技術人員設計了一套舞臺燈光控制系統改造升級方案，并邀請有關專家對方案進行了論證和多次修改，下面對設計方案進行闡述。

一、設計原則

 技術先進性：燈光系統是否采用先進產品，設備是否成熟、定型，是否主流產品。但也要考慮投資效益比。

 系統開放性：一方面是技術開放性，設備是否符合國際通用標準，線路端接口、配線是否符合開放性原則，未來的擴充、升級是否容易、方便。另一方面是對使用對象的縱向開放，即能滿足國際一流演出團體的使用要求，也能滿足國內普通團體的使用要求。

 安全可靠性：可靠的設備，能長時間穩定工作是擴聲系統成敗的關鍵所在。安全可靠性一靠設備品牌保證，二靠設備冗余設計。

1.1舞臺燈光控制系統設計特點

➢ 控制系統具有可靠性、安全性及可擴展性

➢ 提供系統設計的所有設備符合CE標準、UL標準；系統設計、管線選型、配套施工符合國際和國家相關行業標準或規范。

➢ 系統控制部分要求有嚴格的實時冗余追蹤備份。

➢ 系統采用TN-S接線方式。

➢ 關鍵系統必須采用UPS電源作為保障。

➢ 系統可升級為符合ACN協議的標準。

1.2 舞臺燈光系統管理的要求

➢ 保證操作系統有足夠的安全性能和存儲容量。

➢ 系統具有能夠在不中斷主電力供應的前提下，對主控制臺進行持續的診斷檢查。

➢ 設備由中心控制系統控制，它能監控網絡信息、調光柜工作狀態、演出信息。

➢ 組成舞臺照明系統舞臺區域的所有設備噪聲必須符合大劇院關于背景噪聲的技術要求，空場時所有設備開啟時的噪聲及外界環境噪聲的干擾不高于NR30。

二、設計范圍

 新疆人民會堂大禮堂的燈光控制系統升級、燈光網絡系統、管線（管線至燈具的插座）安裝設計、預埋、配電等設計方面。

三、新疆人民會堂大禮堂燈光系統的功能

➢ 劇場改造后整體技術水平達到國內一流、領先其他省級會堂標準。

➢ 新疆自治區大型會議國以及大型電視綜藝節目和主題晚會為主，能夠最大限度地滿足電視直播和錄制的需求；并能夠滿足大型舞臺劇、歌舞劇、戲劇、音樂會及時裝表演功能。；

➢ 能夠針對不同文化基礎的藝術，考慮其最復雜的形式，滿足廣泛、多樣的劇目編排的使用要求；

➢ 能夠適應國內外燈光師及操作人員的使用要求，滿足演出特殊的要求；

➢ 能夠達到便于管理、自我完善的要求，并且具有完善的全備份功能，保證系統的高可靠性，高安全性，高先進性。

➢ 在保證演出系統的可靠性和安全性的基礎上,劇場的燈光控制系統在設備的智能化管理、與其它相關系統實現信息資源共享等方面,達到國際先進水平。為整個劇場可持續發展的智能化、網絡化管理奠定了堅實的基礎。

四、燈光方案說明

 4.1燈光控制系統

網絡數字調光控制系統是新一代高速網絡與智能數字調光設備和控制臺的集成。該系統的組成如下：

➢ 調光控制：1000光路以上，單機雙備份1臺；

➢ 電腦燈控制臺：8000光路以上（國際著名名牌），備份一臺（國際著名名牌）；

➢ 網絡調光柜: 調光/繼電器組合模塊，調光柜的工作狀態反饋到燈光控制臺或臺式電腦（可以接在任何一個以太網接口上），調光柜本身也可以顯示反饋信息，燈光師可以根據反饋的信息及時做出故障的判斷。

➢ 回路分布分為調光回路，直通回路，具體分配如下：

 5KW調光/直通回路576路。

 200A三相備用電源3個。

➢ UPS電源一套位于燈控制室。

4.2  網絡傳輸系統

燈光網絡控制系統采用以網線作主干道進行遠距離網絡傳輸，無線和DMX作輔助網絡傳輸控制，燈光網絡控制系統采用以太網與DMX網絡相結合的控制， 整個控制系統嚴格遵循TCP/IP通訊協議及USITT DMX512/1990。并符合CAN通訊協議，也就是說在本系統所選配的主要燈光設備（如調光臺、調光器）中同時具有DMX和ACN標準網絡接口。DMX-512標準協議主要保證燈光設備之間的控制信號穩定可靠地傳遞，而ACN標準協議是在保證控制信號穩定可靠地傳遞的前提下，穩定可靠地雙向傳遞系統中大量其它監測、相互通訊和反饋TCP/IP協議信號。它允許不同廠家的燈光控制設備間能夠相互通訊和操作。它將在燈光系統的技術管理、業務管理和安全消防管理發揮極其重要的作用。

在以太網路上傳送各種信號，包括以太網信號、DMX輸入及輸出、無線控制、反饋信號及設定功能等。

主干網絡采用環形結構，利用網線把每一個中繼站連接起來，形成一個封閉的環路；支線網絡采用星形結構，利用網線把信息從中繼站直接送到每一個用戶點。

相當于在劇場“搭建”了一個千兆級的“四通八達的信息高速公路通信平臺” 為日后劇場燈光控制系統的擴展和升級以及實現多網全一打下雄厚的基礎。

4.2 .1  燈光傳輸網絡系統特點

➢ 提具有DMX路由及優先設定

➢ 系統再生時間小于30秒

➢ 能支持有線、無線遙控

➢ 能反饋調光柜返錯信息

➢ 遵循標準TCP/IP通訊協議

➢ 支持動態IP分配

➢ 支持顯示擴展，擴展能力應大于4個

➢ 具有信號中斷的現場保護功能

➢ 具有調光信息圖像式直觀顯示功能

➢ 具有用于設置燈光控制網絡的專業管理軟件

➢ 具有DMX收發節點，能支持流動控制

➢ 建議具有連接建筑照明控制系統功能

➢ 支持遠程維護

➢ 支持的協議：支持IEEE 802.11無線局域網標準 ；

➢ 支持10BaseT、100BaseTX、1000BaseT端口上的IEEE 802.3x全雙工操作 ；

➢ IEEE 802.1D生成協議 ；IEEE 802.1p CoS ；IEEE 802.1Q VLAN ；IEEE 802.3ab 1000BaseTX規范 ；

➢ IEEE 802.3u 100BaseTx規范；IEEE 802.3 10BaseTx規范 ；

➢ 支援任何兼容USITT   DMX512/1990的控制臺



4.2 .2  各燈光網絡產品的技術規格

4.2 .2.1  交換機

➢ 支持網絡所要求的所有協議；支持網絡所要求的帶寬和端口數；各個端口包括千兆位端口的線速、無阻塞性能。

➢ 所有端口共享8MB數據包緩存內存結構 ；16MB DRAM和8MB閃存 ；8000個MAC地址

➢ 到DB9適配器。對于終端連接，使用RJ-45到DB25陰頭DTE適配器

➢ 超級管理能力

➢ 簡單網絡管理協議（SNMP）和Telnet界面可提供綜合的帶內管理能力，同時，基于CLI的管理控制臺可提供詳盡的帶外管理能力

➢ 自動配置通過使用一個網絡根服務器對網絡中的多個交換機進行自動安裝配置，從而簡化了交換機的配置工作。

➢ 域名服務（DNS）利用用戶定義的設備名稱進行IP地址解析

➢ 每個端口配備的狀態、全雙工/半雙工、10BaseT/100BaseTX/1000BaseT多功能LED指示，同系統、RPS和帶寬使用LED一起，組成了綜合和方便的可視化管理系統。

➢ 8.8Gbps交換結構和最大660萬包/秒的傳輸速率，能夠保證最大的吞吐量--即使對最高性能需求的應用而言也是如此。

➢ 10BaseT/100BaseTX自適應端口，每個可為單個用戶、服務器、工作組提供最大200Mbps的帶寬，完全可以支持對帶寬需求苛刻的應用

➢ 基于64字節數據包的傳輸速率 ；3.9Mpps線速傳輸速率；最大傳輸帶寬4.4Gbps

➢ 管理機構的安全認證；電磁輻射認證

➢ 可以讓交換機使用內置電源或RPS300電源。連接器位于交換機的后面。

➢ 各端口的狀態指示LED：連接成功、失敗、活動、速度和全雙工指示

➢ 系統狀態LED：系統、RPS、帶寬使用指示

➢ 網線端口規格

o 光發射器波長：1300nm（納米）

o 光接收器靈敏度：-14dBm（分貝毫瓦）

o 光發射器功率：-19 dBm 到-14dBm

o 發射：-19 dBm 到-14dBm

4.2 .2.2  以太網/DMX轉換器

➢ 流動式轉換器應大于2000個DMX輸入或輸出光路通道

➢ 可配置大于30000個網絡配置地址

➢ 可以在網絡上任意的被編輯為輸入或者輸出端口

➢ 用于一個LCD液晶顯示模塊，可以顯示端口狀態、網絡擊活狀態、端口名稱和排列次序、終端IP地址和名稱。

➢ 支持IEEE802.3af協議。


4.2 .2.3  網絡配置編輯軟件

➢ 標準WINDOWS接口，能運行于Windows XP下，并支持Windows操作。

➢ 任意設定DMX512和遙控為輸入或輸出能有效的編輯以太網燈光控制地址

➢ 自動分配和指派所有的以太網選址信息、IP、網關、多點傳送組和分支網絡信息到每個信息點

➢ 可隨時更新網絡中的各類節點

➢ 支持在線和離線編輯

4.2 .2.4  劇場信號分配柜

共設計三個網絡工作站，分別位于控制室、硅柜室、柵頂，共43個網絡分布點。

序號 設備名稱 型號和規格 單位 數量

1 服務器(含電腦） 含燈光網絡管理軟件 臺 1

2 網絡節點 四個DMX512 個 20

3 燈光信號網絡中繼柜（控制室） 1套8口的編碼/解碼器（內置1個網線、2個RJ45交換端口、 無線AP節點）24口Ethernet交換機、UPS后備電源、機柜 套 1

4 燈光信號網絡中繼柜（硅柜室） 24口Ethernet交換機、UPS后備電源、機柜 套 1

5 燈光信號網絡中繼柜（柵頂） 24口Ethernet交換機 、UPS后備電源、機柜 套 1

4.3燈光回路配置和照明要求

按照以上的設計原則和措施，根據新疆人民會堂大禮堂舞臺燈光控制系統技術要求、功能的需要來設計舞臺燈光系統和配置設備，以新疆人民會堂大禮堂的空間為基礎，滿足不同的演出效果為目的，方便操作和靈活管理為原則，運用不同的舞臺燈具，科學合理配置，滿足不同的效果需要，為燈光師創造良好的能夠充分發揮其聰明才智的一個平臺，來準確圓滿的為藝術生產和藝術展示服務。

4.3.1燈光供電回路配置要求

➢ 盡可能多的投光位置，避免在某些重要的角度位置上出現死區。提供盡可能多的調光直通路數（本新疆人民會堂大禮堂設576路 ）。

➢ 在不同的位置多配燈具的強電、弱電接口，避免在使用中長距離拉臨時線。

4.4新疆人民會堂大禮堂燈光供電

調光控制系統是燈光系統的大腦，而供電系統就是燈光系統的心臟，在供電系統上將嚴格按照技術標準、圖紙、使用要求，并考慮所有的供電回路路在演出時保持三相供電的相對平衡，防止演出時燈光系統因過載而引起開關的保護性跳閘。

4.4.1、一級負荷：

根據國家規范，該劇院的配電系統設計應為“一級負荷”。確保供電系統的合理性、可靠性、安全性，是本設計方案所遵循的重要指標。

4.4.2、合理配置電力：

劇院的照明系統所需要的功率應是實際需求的滿載荷，并非是以安裝的電力容量來決定的。事實上，設備安裝功率要遠遠大于實際需要的功率，該電力系統設計充分考慮了這一特點——實際負荷加30%安全系數。

4.4.3、供電系統的安全性：

由于燈光配電線路大部分經插座接到舞臺燈具上，按低壓配電系統常規做法，插座回路應裝設漏電保護，作間接接觸保護。因漏電開關容易誤動作，可能影響舞臺燈光系統的正常運行，所以我們采取了PE線與各相關回路相線絞合在一起配線的方式，以減小零序阻抗，保證在發生單相接地故障時，保護裝置能可靠動作，保障人身安全。

4.4.4、電力配置：

為滿足各種需要，配電系統設計應充分考慮到會堂特殊功能。根據會堂電力配置特點，預留各種規格的用電點和接口，以隨時利用。

4.4.5劇場總負荷及電源要求

   4.4.5.1燈光總負荷

　每個場所的燈光效果所需要的功率是根據其實際需求的滿載額，而不是其已安裝的電力容量來決定的。實際上，安裝功率要遠遠大于實際需要的功率，這取決于劇院中的裝置自身。也就是說，要將功率分布在許許多多點上，以便燈光工程師可以有最大自由來選擇布燈位置，實現燈光效果。設計最大瞬時功率為供應每個場所的（調光和直通）電力線。這些電力線將為以下這些地方的布燈點提供電力：觀眾席天棚，舞臺前部拱墻，樂池，主舞臺及其附屬建筑空間，和演出承辦方放置設計中設備的所有點。

　　劇院電容量的設計公式          Pjs = K*Pe

(式中 Pjs--計算容量kW   K--需要系數   Pe--設備容量kW)

根據規范式中K取0.40     Pe（常用） =576*3=1728kW

                    (其中調光及直放回路576路，每路設備容量3kw；)

Pjs （常用）=0.40*1728=691kw

視在容量:              Sjs = Pjs/cosΦ (根據規范 cosΦ取0.90)

Sjs =768kw

根據以上公式計算，綜合考慮一些綜藝性節目的要求，劇院安全配電容量應為800Kw

總負荷設計：800Kw

4.4.5.2電源

➢ 相電壓要求：380V ±5%；

➢ 頻率：50HZ ±2%；

➢ 三相五線制供電；

➢ 零線載面大于或等于相線載面；

➢ 電源變壓器接線方式宜采用Δ/Y0的變壓器；

➢ 舞臺燈光系統供電柜具備雙電源輸入，當某一電源出現故障時，另一電源可自動切換供電。

➢ 控制系統設在線式不間斷電源（UPS）供電，如果發生停電，可以進行控制數據存儲等保護

➢ 舞臺燈光設備的380VAC/220VAC級配電系統為TN-S系統（N線和PE線分開），并有漏電保護功能。

➢ 設置舞臺燈光設備使用的臨時電源和檢修電源380VAC/220VAC。

新疆人民會堂各廳室照明配置10臺HDL-人民會堂專用控制大柜，HDL-Buspro智能控制系統全部滿足各種模式下廳堂照明方案。
