HDL建筑智能產品銷售部 鐘林楓
前言：
本文通過簡述大慶博物館多媒體聲光電同步演示系統的系統需求、系統解決方案、控制設備系統構成原理及與其他系統聯接方法,希望通過這個機會與更多業內人士一起關注和探討日益興旺的博物館和其它大型場館智能照明及多媒體聲光電同步演示系統應用解決方案。
一、概述
大慶博物館，大氣、凝重、古樸、渾厚、現代。它位于大慶開發區，占地18700平方米,2008年6月開館,是大慶城市的一張名片，也是對外宣傳的一個文化窗口。
大慶博物館，以質樸無華、現代實用的新穎外觀設計理念和與國際接軌的先進建筑思想，呈現出人文與自然融合，歷史與現實交匯的卓越風貌。
HDL再次攜手魯迅美術學院藝術工程總公司，雙方通過先進的多媒體控制技術和強大的藝術手段共同打造了大慶博物館最亮點的展區，那就是位于二樓的自然生態展區，通過現代多媒體技術和形象逼真的各種動物標本有機結合，自然生態展區與觀眾隨著美侖美幻的自然變化效果一起走進時光追回的隧道。
恐龍展區入口形似恐龍蛋，用各種恐龍形象營造出遠古時空的神秘氛圍。
采用開放式場景，分時期及生物鏈狀態布置展品，全方位多角度使用聲、光、電，動靜并行還原一個遠古的恐龍新世界。

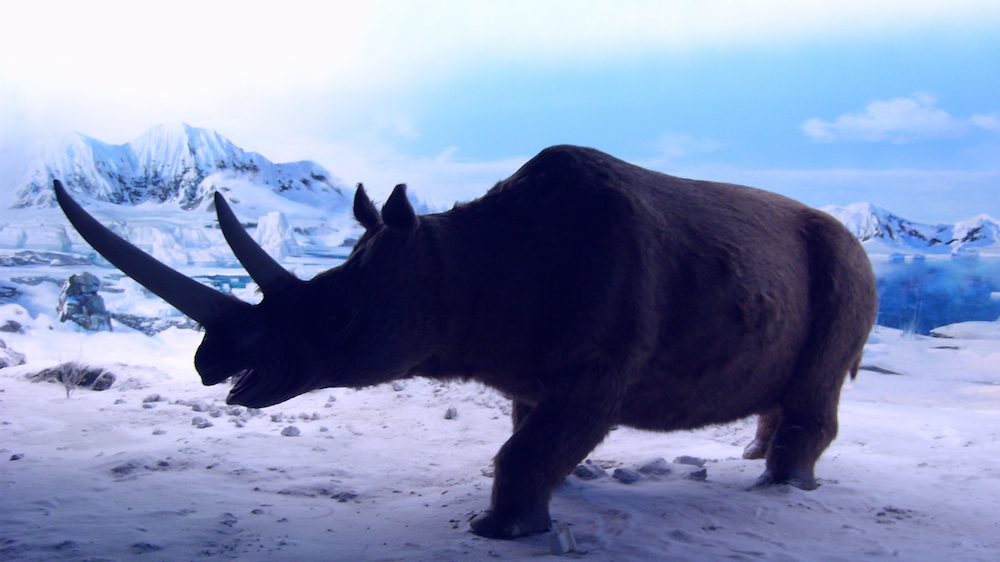

展區還采用全景開放形式，一側主墻壁設有多通道大屏幕，動態播放該動物群夏季原始生態場景。猛犸象骨架背景為大型冬季遷徙雪景，近處設聚聲設備，由猛犸象講述自己的故事。右側設大型年代科普展板和考古發掘現場，可參與科普查詢和互動項目。觀眾可通過視覺、聽覺、和觸覺全方位直觀了解這一地區史前特有物種的科普知識。
自然生態展區全景開放，觀眾站在任何位置都可360°觀看景觀，視覺開闊通透，給人以一望無際之感。穿越濕地通道設地投動態影像，當觀眾走來時，爬行動物四散逃開，當觀眾走開時，又紛紛從四周爬回。

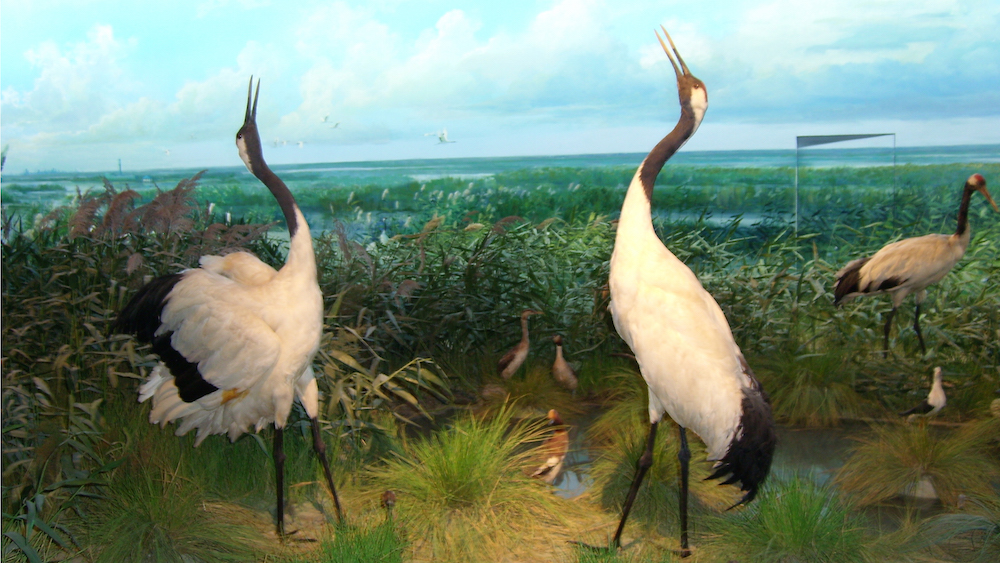

濕地、草原、森林展區均仿動物生態鏈布置本地區特有的珍惜獸類、禽類標本
。通過特殊的燈光、音響效果，整體景觀可產生早晨、中午、黃昏、風雨雷電等自然現象變幻。
二、系統網絡構成
大慶博物館自然生態展區中的演示系統是采用HDL-BUS系統中的SHOW-CONTROL多媒體聲光電同步表演系統。其核心部分是SHOW-CONTROL多媒體聯動控制軟件，它是一款集燈光控制、音頻控制、視頻控制、表演控制等為一體的多媒體集中控制軟件，提供第三方控制接口，方便系統的擴展。
SHOW-CONTROL多媒體聲光電同步表演系統主要由多媒體同步表演服務器、基本照明控制模塊、舞臺效果燈控制器、多功能控制面板、遠程紅外遙控器等構成。
用于播放視頻文件的投影儀通過視頻數據線與多媒體同步表演服務器連接；舞
臺效果燈具（電腦燈、煙機、LED燈等）與DMX表演控制器之間是采用國際標準的DMX512信號連接，再通過DMX控制模塊本身具有的TCP/IP網絡信號輸出口用以太網連接到網絡交換機上；多功能控制面板與基本照明模塊之間是采用RS485總線連接的，并通過HDL-BUS總線交換機轉換成TIP/IP網絡信號連接到網絡交換機上。
三、主要系統硬件
本項目采用的HDL-BUS系統硬件主要有：
1、12路10A智能調光器：對展區內的大功率PAR燈和射燈進行調光控制，結合場景的自然變化實現對動物標本光照度的變化。
2、6路熒光燈調光模塊：對展區內的背景畫中的熒光燈進行調光控制，創造出日出、日落、黃昏等自然效果。
3、 DMX控制模塊：對展區內使用的電腦搖頭燈、變色燈等效果燈進行場景控制。

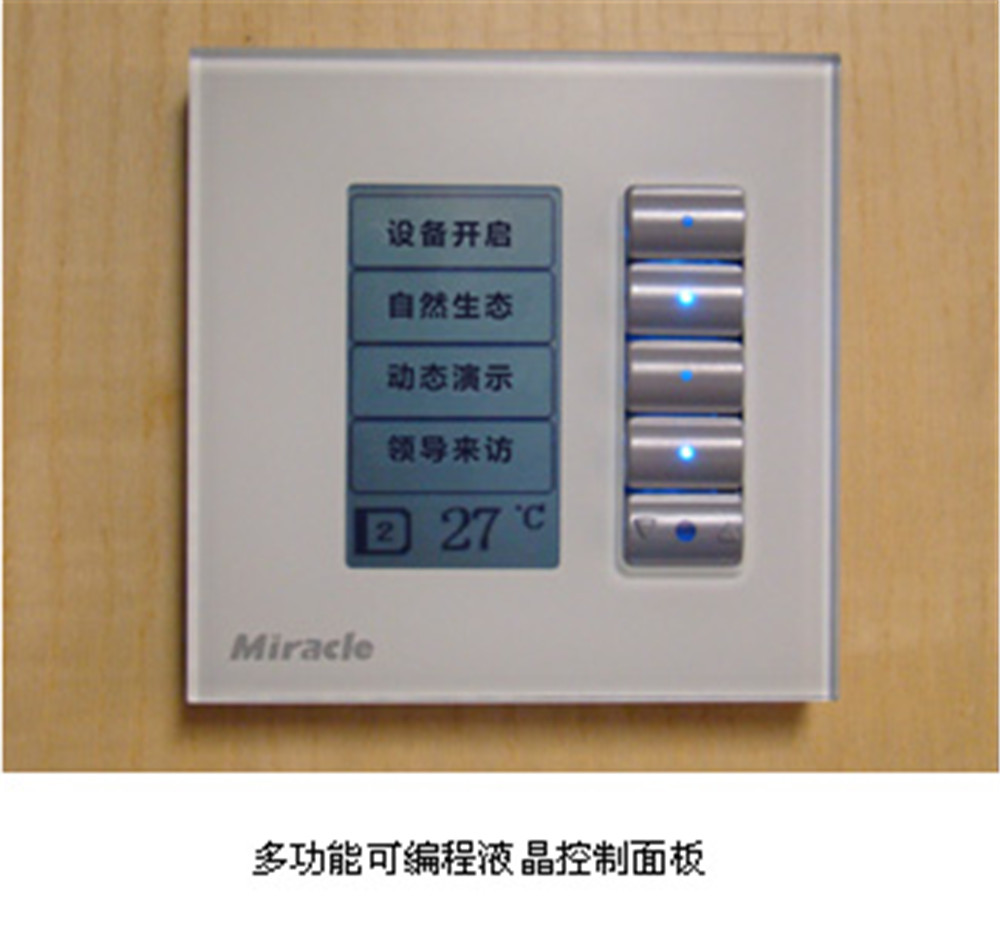

4、 多功能可編程控制面板：用于存儲燈光場景和表演程序。

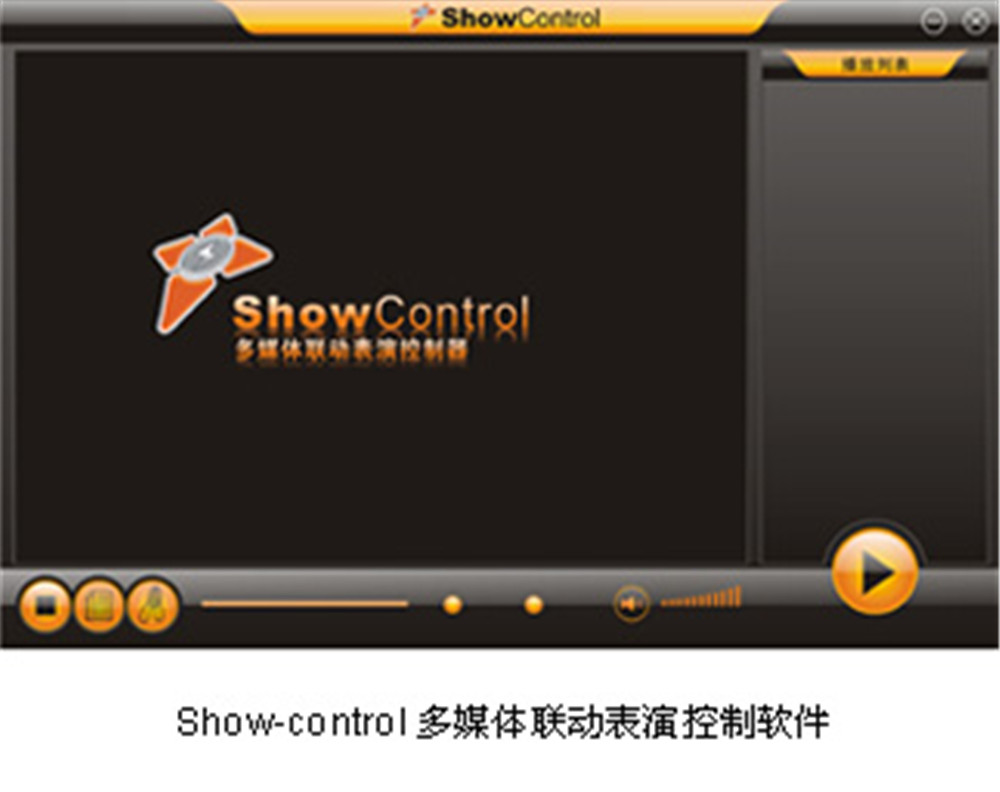

5、 SHOW-CONTROL多媒體聯動控制軟件：
安裝在燈光控制服務器中，它能根據用戶需要，對音頻和視頻系統進行控制。同時，通過網絡可對HDL-BUS系統、HDL-NET系統及第三方提供的系統或設備進行控制。通過藝術與科技的結合，完成一系列用戶需要或滿意的效果，從而達到聲光電同步表演的目的，給人帶來耳目一新的身心感受。
6、 紅外遙控器：用于遠程啟動表演程序和照明場景。
7、 6路智能開關模塊：對展區內的常規開關照明燈具、頻閃燈等燈具進行開關控制。
四、系統解決方案
現代的博物館和多功能性場館的功能需求越來越高，對場館內采用的控制系統和展示技術也提出了新的要求。大慶博物館自然生態展區是館內新建的一個展區，在展示手段上，充分運用了現代藝術手法和先進多媒體控制技術等手段，除傳統的陳列外，還以互動方式將標本與觀眾拉近，使自然之物和人完美地融合。
現代博物館和多功能展示場所采用的燈具種類繁多。其功能及控制方式均不同。
軌道可調光筒燈，用做動物標本的背光和面光，PAR燈配備換色器，用做動物標本的逆光。系統硬件采用HDL-MD1210智能調光控制器進行調光控制。
日光燈（配備可調光電子鎮流器），用做展區背景畫的變化，如藍天、
晚霞等；系統硬件采用HDL-MRDA06數字調光接口模塊進行調光控制。
云燈、雨燈、頻閃燈、水燈，分別用做跑云、投影在湖面上水紋、下雨以及電閃的效果；系統硬件采用HDL-MR 0610智能開關模塊進行控制。
多媒體聲光電控制服務器，用來裝載音頻、視頻、SHOW-CONTROL多媒體聯動控制軟件。

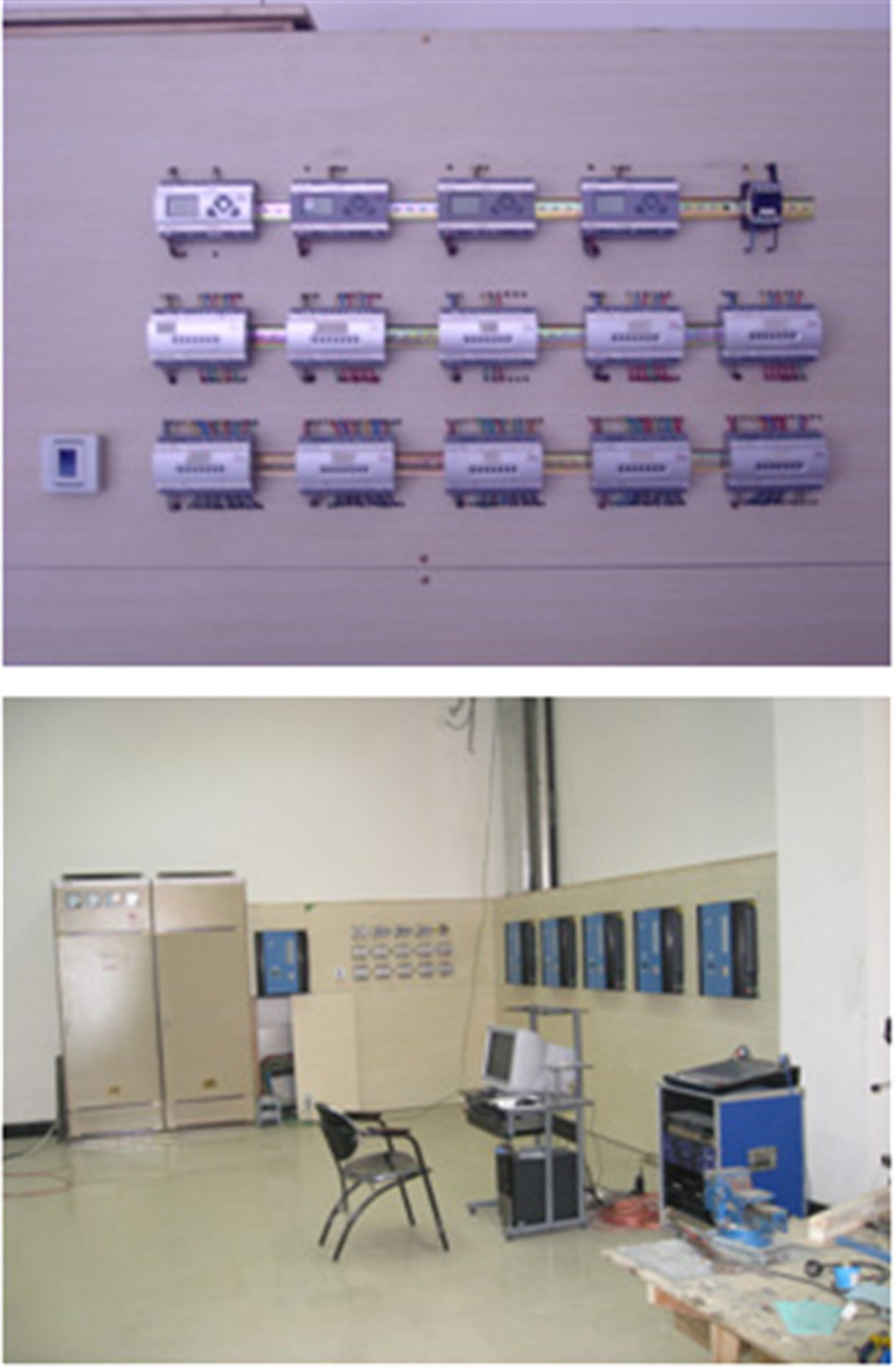

以上設備分別安裝中央控制室內，可控制面板采用標準86盒墻裝方式安裝在展廳最方便講解員接觸的地方，HDL-BUS建筑智能控制產品硬件用一條HDL-BUS總線實現智能控制，布線安裝非常靈活，可以和強電同槽、共管，中央控制室的多媒體聲光電控制服務器用以太網信號與系統硬件連接。
與其他系統的聯動：系統可以通過系統元件，接受其他系統或工作人員發出的干結點信號，實現消防系統、保安系統、音響系統、會議系統的聯動，使控制的燈光或設備進行及時變化。
五、采用SHOW-CONTROL多媒體聲光電同步表演系統的優越性
1、布線簡單，維護方便。
照明線路設計簡單，系統安裝方便，操作維護容易。根據環境及用戶需求的變化，只需做軟件修改設置或少量線路改造，就可以實現照明布局分布式控制系統改變和功能擴充。
2、 豐富多彩的藝術效果。
實現多種照明效果多種照明控制方式，可以使博物館內的動物標本具備多種藝術效果，為動物標本增色不少。不同色彩的光給予了博物館生命力，使整個場景更加生動，藝術性更強，給人豐富的視覺效果和美感。按其不同時間、不同用途、不同的效果，采用相應的預設置場景進行控制，可以達到豐富的藝術效果。
3、 管理維護方便。
HDL建筑智能照明控制系統對照明的控制是以模塊式的自動控制為主，手動控制為輔，照明預置場景的參數以數字式存儲在控制面板中，這些信息的設置和更換十分方便，使博物館的照明管理和設備維護變得更加簡單。同時整個演示程序也存儲在面板上，當有游客進入時，講解員只需輕輕的一按，演示程序?qū)⒆詣?dòng)關閉一切不需要的燈光場景，進入一個聲光電同步的表演節目。
4、 延長光源的壽命。
延長光源壽命不僅可以節省大量資金，而且大大減少更換燈具的工作量，降低了照明系統的運行費用，管理維護也變得簡單了。
無論是熱輻射光源，還是氣體放電光源，電網電壓的波動是光源損壞的一個主要原因。因此，有效地抑制電網電壓的波動可以延長光源的壽命。
5、良好的節能效果
HDL建筑智能照明控制系統借助各種不同的“預設置”控制方式和控制元件，對不同時間不同環境的光照度進行精確設置和合理管理，實現節能。這種自動調節照度的方式，只有當必需時才把燈點亮或點到要求的亮度，利用最少的能源保證所要求的照度水平，節電效果十分明顯，一般可達30%以上。此外，智能照明控制系統中對館內熒光燈等進行調光控制，由于熒光燈采用了有源濾波技術的可調光電子鎮流器，降低了諧波的含量，提高了功率因數，降低了低壓無功損耗。
六、結束語
隨著社會經濟和科技的不斷發展，博物館和其它大型場館的智能照明及多媒體應用解決方案越來越受到業主和設計師的重視。
多媒體聲光電同步演示技術是成功地將智能化照明技術、多媒體演示技術、舞美藝術和展覽館藝術有機結合在一起。網絡化、智能化同步的準確性、可靠性和操作的簡便性是大慶博物館自然景觀演示控制系統的亮點。
