一、工程概況

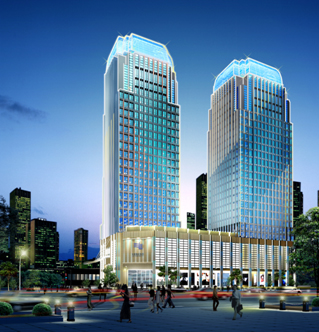

　　貴陽市北供電局綜合調度樓位于市中華北路六廣門十字路口交匯處，它是一位多功能性的電力綜合調度大樓，是貴陽市電力運行調度的中樞工程，承擔著綜合電力調度、運行、轉并的重要功能。同時，作為貴陽市的景觀工程樓宇，亦成為本市名片式建筑，成為一道城市景觀的亮麗風景。

　　一個絢麗的建筑物景觀照明效果和先進的照明控制系統能提升建筑的文化品位，美化城市環境，以表現繁華璀璨的新城市形象。成功的照明設計要求其設計能夠緊緊跟上現代建筑發展的節奏。因此，其燈光規劃設計的品位直接影響到現代建筑的社會效益及經濟效益。現代建筑作為城市精神文明的凝聚與具體表現形式，折射出現代化新城市的文化品位。這一目標的實現，將有助于夜間城市形象的進一步完善。

二、系統設計原則

1、 設計原則

　　作為智能控制設備的供應商，應根據建筑物的規模、使用功能、使用對象和管理要求等因素綜合考慮，做出合理的、適應特定工程使用和管理需要的針對性設計。同樣地，智能照明控制系統的設計也應遵循這一基本規律。

　　對于貴陽市北供電局綜合調度樓夜景亮化控制系統，我們確立了“安全可靠、技術先進、經濟合理、自動化程度高、維護管理方便”的設計目標，為確保大橋的安全運行提供先進的技術手段。

● 　　先進性：系統設計采用先進的技術并經過工程證實成熟可靠的技術，且在今后若干年中技術繼續處于領先地位，并隨著科學技術的發展能不斷升級；

●　　可靠性：確保系統在其生命周期內安全可靠運行；

●　　標準化與模塊化：全部設計符合有關的國際標準、國家標準或部頒標準，軟硬件設計全部采用模塊化，方便系統擴展、運行維護和升級；

●　　可擴展性：隨著現代化管理需求的增長，確保系統有足夠的擴展能力；

●　　實用性：確保系統投入后能解決傳統照明控制系統的主要問題，提高自動化水平，提高經濟效益和社會效益；

●　　經濟合理性：系統具有高的性能價格比和最低的生命周期成本；

●　　易用性和可維護性：系統使用方便，人機界面友好，維護簡便；

●　　靈活性和開放性：系統具有足夠的靈活性，以滿足各種各樣的特殊需求，開放性保證可與各種其他廠商生產的智能設備進行接口；

●　　安全性：確保系統安全可靠運行，防止人為誤操作和外來干擾影響本系統安全。
2、 系統設計要求
　　除了常規性方案設計原則外，本技術方案設計根據大樓對智能控制系統的具體要求，特別注意以下各方面細節：

●　　嚴格按照技術要求確定技術方案，選擇完全滿足要求的硬件體系和控制軟件。

●　　根據大樓網絡信息系統的建設情況，確保盡可能運用大樓網絡系統的資源。

●　　保證照明控制系統和其他系統的有效集成，集中體現在前端智能控制模塊的類似性和后臺控制軟件的統一性。


三、照明控制系統總體結構
　　整個大樓智能照明控制系統采用樹狀主干網子網的結構。每個子網中的相關控制設備通過一根HDL-BUS控制線聯成一個子網，每個子網通過總線交換機轉成TCP/IP網絡信號后接入中央監控系統中的以太網交換機，組成一個完整的智能照明控制網絡，實現整個大樓環境照明燈光的智能控制和自動管理。

　　設置中央控制室，在中央控制室中通過定時、控制面板、觸摸屏、中央圖形監控軟件等技術手段可以對整個大樓的燈光進行監控。

　　展現現代建筑夜景工程作為城市夜景的重要部分，是提升城市文化品位的技術保證。靈活的照明控制系統，分狀態的控制原理，可防止出現節日亮麗、平日無光的現象，力求高要求、高標準、高品位。

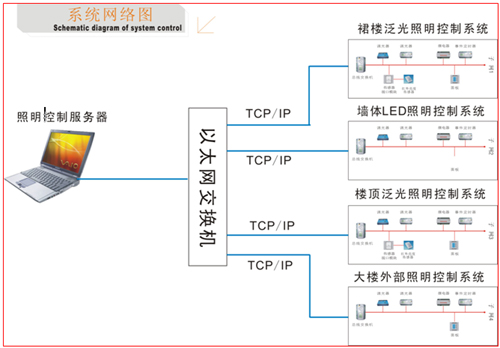

系統網絡結構圖如下圖所示：

四、智能照明控制及監控系統技術方案

1、總控制室：

　　通過設在中央監控室內的照明控制服務器可以對整個泛光進行控制和監控，系統的所有功能均可在服務器上實現。根據不同場合的要求，即平時照明狀態、平時省電照明狀態和節假日照明狀態的不同要求，設置不同的場景組合，只需轉換一個開關即可實現。

　　通過總控制室內的事件定時器可以對整個大樓的照明根據天文時鐘來實現照明效果的自動運行，大大提升了管理水平。事件定時器在服務器關機的時候依然可以控制燈照明回路的工作狀態，緊急情況下還可以用監控室內的7寸真彩觸摸屏，直接對整個大樓的照明回路進行控制。

　　通過總控制室內的中央圖形監控軟件可以監測整個燈光控制系統的實時運行狀態（各個照明回路的開關狀態、用電量、系統檢測等）。

2、裙樓照明控制系統

　　裙樓照明控制系統主要是對具有DMX信號的LED幻彩燈管和LED投光燈的動態效果控制。DMX效果控制則由服務器控制網絡上的DMX控制器，再由DMX512信號通過每個LED的DMX接口實現對燈具效果的控制。

　　通過DMX同步表演控制器可以實現對裙樓LED的變化實現多種組合變幻，可以產生99種動態的變化效果，如流水、追逐、跳躍、閃爍等不同的色彩之間的變化，給大樓的夜景照明增添更絢麗的亮點。

3、樓頂泛光照明控制系統

　　通過智能開關模塊實現對樓頂泛光照明的控制，可以組合多種燈光場景模式。通過智能開關模塊，按照回路配置與時段的合理搭配，創造出豐富多彩的變幻效果，一改以往泛光照明一成不變的單一面孔而變成光效演示。編制照明控制程序時，可依據不同日期、不同時段的需要，決定開燈的數量，即豐富了照明效果，又避免了不必要的能源浪費，延長燈具壽命，降低燈具維護成本和泛光照明運行成本，大大提高照明經濟性。
4、外墻體LED照明控制系統
　　墻體照明是整個大樓照明亮化的重點，創造一個絢麗多彩的效果將會給整個大樓注入生命，增添大樓的活力。

　　通過VIDOPALY DMX表演控制記錄器實現對墻體LED的控制，可以實現整個墻體的燈光進行多種變化效果。通過閃爍變幻的紅、黃、藍等燈光組合更是鮮艷奪目，將呈現出色彩斑斕如詩如畫的夢幻佳境。

　　同時還可以隨時根據業主的需求改動燈光變化的效果，只要將所需要的動畫效果下載到VIDOPALY DMX表演控制記錄器中，控制器通過定時自動或手動播放動畫效果，不需要煩瑣的編制程序。同時下載完成后可以脫機運行。可以主從備份，確保系統穩定可靠運行。

5、大樓外部環境燈光控制系統
　　通過智能開關模塊接入外部環境燈光控制系統，同時可接入總控系統，實現定時控制。

五、系統設計優勢
1）、HDL-Bus系統通過軟件編程實現雙控、多點控制、區域控制等功能時非常簡單，簡化了設計。
2）、硬件結構靈活，軟件可編程，以節省投資成本和維修運行費用，提高投資回報率。
3）、系統內各單元的控制信息獨立存儲，不會因為系統中某個單元故障而使系統癱瘓。存儲的信息具有停后不丟失數據功能，在恢復供電時，系統會自動恢復到停電前的工作狀態。
5）、 HDL-Bus系統所有元件連成網絡 ，可根據需要隨時修改照明布局而無須改動線路，減小了施工難度，縮短安裝工期。
6）、 HDL-Bus系統控制信號通過特定的方式按照時間順序列隊在總線上打包傳送，抗干擾能力強，工作可靠性高。
7）、系統配置靈活，需要增加控制開關或輸出繼電器時可以并入原有的網絡運行。
8）、控制回路與負載分離，控制回路的工作電壓為安全電壓DC24V，即使開關面板意外漏電，也能確保人身安全。
9）、HDL-Bus系統利用弱電信號控制強電回路，因此可以通過計算機實現實時監控等復雜的功能。
10）、HDL-Bus系統開發出了功能強大的接口軟件，能方便的與其他系統集成。
11）、布線簡單，維護方便:
　　照明線路設計簡單，系統安裝方便，操作維護容易。根據環境及用戶需求的變化，只需做軟件修改設置或少量線路改造，就可以實現照明布局分布式控制系統改變和功能擴充。由于采用的以太網傳輸，一條 (網線)傳輸所有控制、設置和監測信號,節省布線費用。
12）、擴充變更容易：
　　為將來各種系統擴充和綜合管理做基礎。可以適應各種設備聯入、DMX、LED、BA系統的接入。
13）、遠程設置:
所有網絡燈光設備可以接受網絡遠程設置、調用，大大減輕勞動強度 。
14）、網絡監測:
方便監測整個燈光控制系統的實時運行狀態（開關狀態、用電量、系統檢測。。。。） 同時也可檢測其他用電設備，方便管理。
15）、網絡數據:
●　　自動記錄和開發利用整個燈光控制系統的使用歷史資料。通過總服務器上的仿真照明燈具的布置情況，顯示各燈組的開燈模式和開/關狀態；燈具啟動時間累計記錄，自動燈具使用壽命統計。
●　　系統控制線采用485工業總線結構，可隨時對控制管理的燈具方便地擴容。
●　　系統設有手動面板控制開關，以便必要時對各燈組的開、關進行手動操作。
●　　系統具備網絡功能，授權情況下可實施網絡遠端控制，以提高綜合管理水平。
